Дефектнотокова защита (ДТЗ) - Защо е задължителна и как спасява човешки живот?

1. Какво представлява Дефектнотоковата защита (RCD)?

Докато стандартните автоматични предпазители (бушони) предпазват кабелите и уредите от късо съединение и претоварване, те остават сляпи за ситуации, в които токът „изтича“ по вредно направление. Например, ако нагревателят на бойлера се пукне и токът премине през водата и тялото на човек, обикновеният бушон няма да изключи, тъй като консумацията не надвишава неговия лимит (напр. 16А или 25А).

Дефектнотоковата защита е високочувствителен електронен прибор, който непрекъснато сравнява големината на тока, който влиза по фазовия проводник, с тока, който се връща по нулевия проводник.

• При нормална работа: Токът във фазата е равен на тока в нулата ({входящ} = изходящ).

• При дефект (утечка): Ако фазовият проводник се допре до заземения корпус на пералня или премине през човешко тяло, част от тока изтича към земята. Появява се разлика (диференциален ток). Когато тази разлика достигне критичен праг (обикновено 30 милиампера за битови консуматори), ДТЗ изключва захранването за по-малко от 0.03 секунди.

[Фазов проводник (L)] –––> [ Електроуред ]
                                      |
                 (Утечка към земята / човек)
                                      |
[Нулев проводник (N)] <––– [ Изгубен ток! ]

2. Защо ДТЗ е задължителна в модерното строителство?

Според действащата нормативна уредба в България (Наредба №3 за устройство на електрическите уредби и електропроводните линии), всички токови кръгове с контакти за обща употреба трябва да бъдат защитени с дефектнотокова защита с праг на задействане не по-голям от 30mA.

Ето основните причини, поради които устройството е незаменимо:

• Защита от директен допир: Ако дете бръкне с метален предмет в контакта или докосне оголен кабел, ДТЗ ще реагира преди сърдечният ритъм да бъде фатално нарушен.

• Защита от индиректен допир: При повреда в изолацията на уред (напр. съдомиялна или хладилник) корпусът му може да попадне под напрежение. При първото докосване ДТЗ ще сработи моментално.

• Предотвратяване на пожари: Често пожарите възникват от микро-утечки в старата изолация на кабелите, които генерират топлина. Защити с праг от 300mA се монтират на главното табло именно с противопожарна цел.

3. Спецификата при стари (двупроводни) инсталации

Най-голямото предизвикателство пред собствениците на апартаменти в панелни или ЕПК сгради (строени преди 2000 г.) е, че техните инсталации са двупроводни (система TN-C) – в тях има само Фаза и Нула, а заземяването е изпълнено чрез „зануляване“ на контактите.

ВАЖНО: Дефектнотокова защита НЕ МОЖЕ да функционира правилно в двупроводна инсталация, без тя да бъде модифицирана или преправена в трипроводна (система TN-S).

Ако монтирате ДТЗ в класическа двупроводна мрежа, при поява на утечка по корпуса на уреда, токът ще се върне обратно по нулевия проводник (който играе и роля на защитен), устройството няма да отчете разлика в баланса и няма да изключи.

За да се изгради сигурна защита в старо жилище, нашите екипи извършват частично или пълно преокабеляване, като от апартаментното табло до крайните консуматори (или поне до рисковите зони като баня и кухня) се изтегля трети, самостоятелен заземителен проводник (PE).

4. Концепция за визуализация

За правилното разбиране на процеса, към статията се прилага следната графична схема:

Схема на свързване на ДТЗ в монофазно табло

Инфографиката показва вътрешността на апартаментно табло. Вижда се как захранващата Фаза (L) и Нула (N) влизат първо в главния прекъсвач, след което преминават през Дефектнотоковата защита. Ясно е илюстрирано как работната нула (N) след ДТЗ се отделя на самостоятелна шина, напълно изолирана от защитното заземяване (PE).

5. Как да изберем правилната ДТЗ?

При проектирането на таблото, електротехникът трябва да съобрази два основни параметъра на защитата:

1. Номинален ток (А): Обозначава максималния ток, който може да преминава трайно през устройството (напр. 25А, 40А, 63А). Той винаги трябва да бъде равен или по-голям от номиналния ток на предпазителя пред него.

2. Ток на утечка (mA): За контакти в стаи, бани и кухни се използва строго 30mA. Защити от 10mA се слагат само за специализирани консуматори (напр. джакузи или детски стаи), а 100mA/300mA се използват като главни противопожарни защити на входа на къщи.

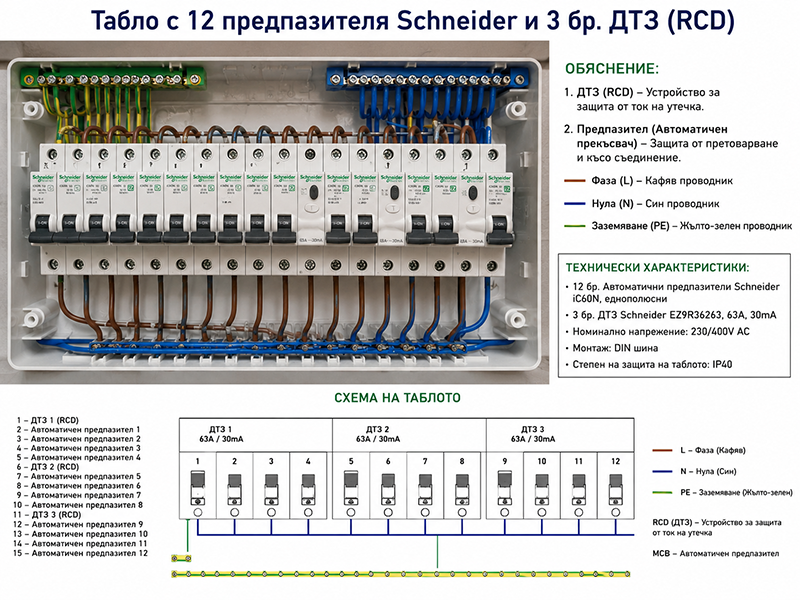

Електрическа инсталация в апартамент – схема с ДТЗ и правилно разпределени токови кръгове
